CM9T08X-輝芒微單片機相關芯片數據

時間：2022-06-24| 作者：Admin

CM9T08X
輝芒微單片機增強型內核實現了一條軟件復位指令，助記符為 RESET，它提供給軟件執行硬件復位的方法，復位標志為 SRSTF（PCON.2）。

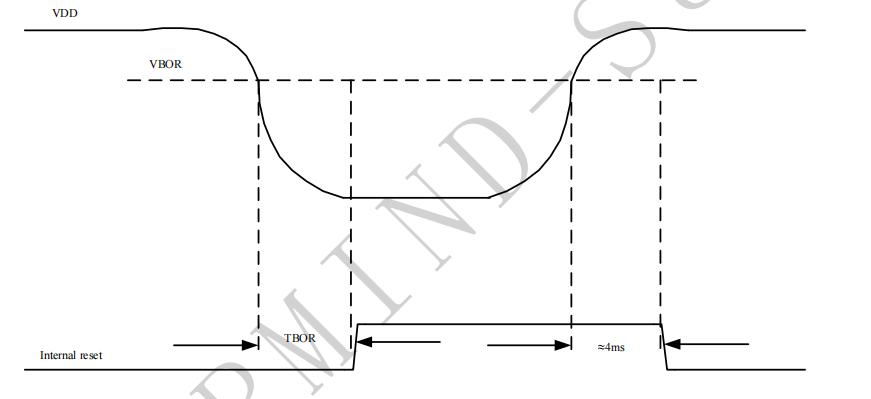

.低電壓復位低電壓復位由 UCFG1<1:0>位和 SLVREN 位來控制。低電壓復位就是指當電源電壓低于 VBOR 門限電壓時所產生的復位。不過當 VDD 電壓低于 VBOR 不超過 TBOR（4~5 個慢時鐘周期）時間時，低電壓復 位可能不會發生。如果 BOR（低電壓復位）是使能（UCFG1<1:0>=00）的，那么最大 VDD 電壓上升時間的要求就不存在。 BOR 電路會將芯片控制在復位狀態，一直到 VDD 電壓達到 VBOR 門限電壓以上。當 UCFG1<1:0>=10 時，BOR 電路關閉將由 CPU 的運行狀態決定：CPU 正常工作時 BOR 電路工作， CPU 處于睡眠模式時 BOR 電路自動關閉，這樣可以方便的使系統功耗降至更低水平


注意： 1. TBOR 時間約為 122~152μs； 2. 電壓恢復正常之后，內部復位不會立即釋放，而是要等約為 4ms 的時間。
CM9T08X的上電復位延時

上電復位延時
復位模塊內置了一個 11 位的上電復位定時器 PWRT 模塊，它和 WDT 復用同一個計數器，它為上電復位和低電壓復位提供一個固定的 64ms（正常情況下）的定時。這個定時器由內部慢時鐘驅動。芯片在 PWRT 溢出之前都是被保持在復位狀態，這段時間能保證 VDD 上升到足夠高的電壓使得系統能正常工作。可通過系統寄存器（UCFG0）來使能。另外需要注意的是，由于由內部慢時鐘驅動，定時的實際時間長度是隨溫度，電壓等條件變化而變化的，這個時間不是一個精準參數。
